  地埋式垃圾压缩设备简介

地埋式垃圾压缩设备是一种将垃圾的卸(出)料、压缩、储存集合在一起的垃圾处理设备,整体落于地下,利用地下空间将垃圾密闭在箱体内,地面上无垃圾外露现象,压缩垃圾产生的污水经排污管道直接流入污水井内,然后由污水泵排到城市污水管网。

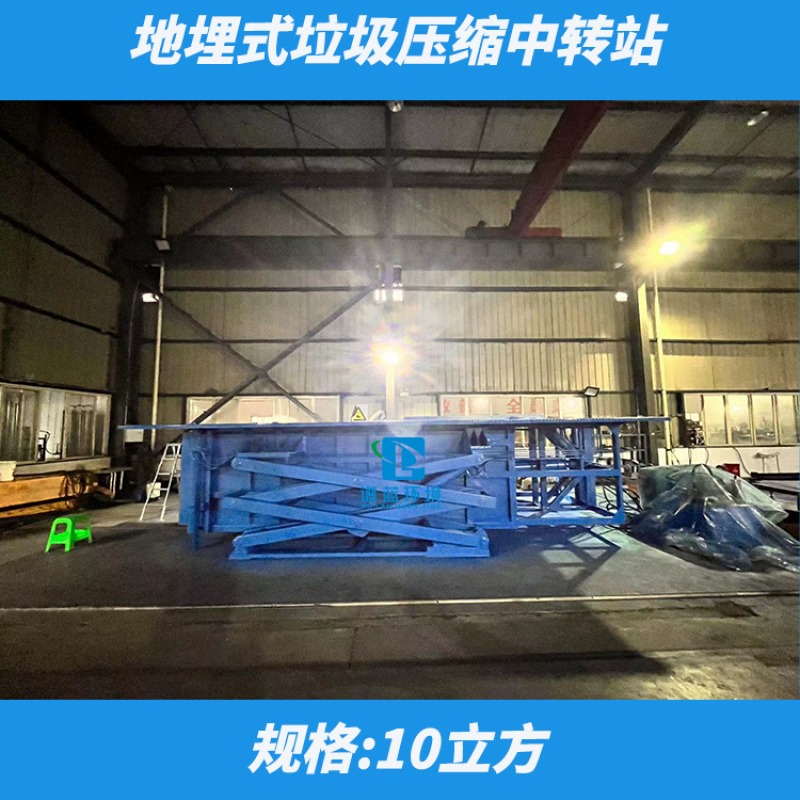

安装调试现场 垃圾站外观颜色可以定制
安装调试现场 垃圾站外观颜色可以定制

  地埋式垃圾压缩设备结构组成

地埋式垃圾压缩设备是由箱体总成、举升机构、液压系统、电气系统、污水收集系统组成;便于拖拉机、地排车、三轮车及小型农用车直接倾倒,每次可压缩5吨垃圾;且运输垃圾时只运输垃圾压缩块不运输压缩设备。

地埋式垃圾压缩设备结构组成
地埋式垃圾压缩设备结构组成

地埋式垃圾压缩设备举升机构:

举升机构(绞架装置)采用加厚钢板焊接而成,坚固平稳、安全可靠;结构采用平行四边形绞架形式,工作时候一边固定,另一边滑动,具有行程放大功能,这种结构不但能是压缩箱举升平稳,而且能减少举升油缸的行程,降低成本;举升架通过销轴与压缩箱链接,通过举升油缸的动作完成压缩箱的升降;举升架上面还设计有机械的安全装置,当环卫工人到地坑内打扫卫生的时候,打开安全装置,可防止由于举升油缸内泄造成压缩箱下降。

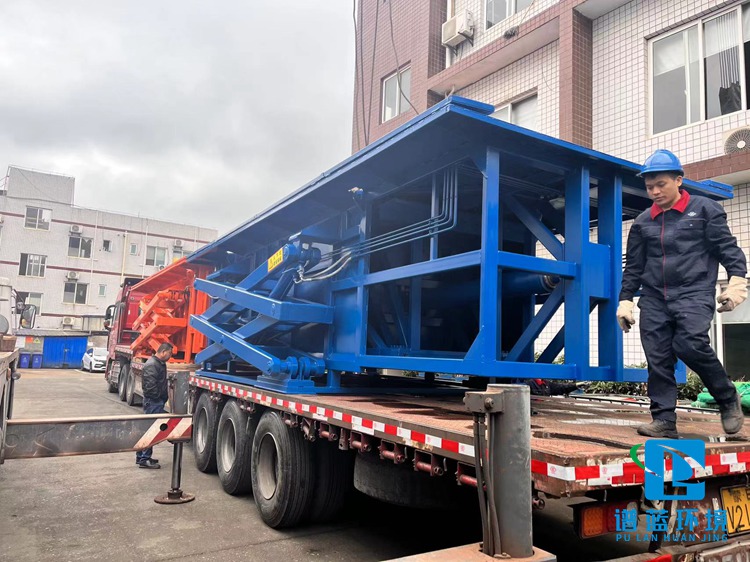

举升机构和箱体结构车间
举升机构和箱体结构车间

地埋式垃圾压缩设备箱体总成:

地埋式垃圾压缩设备箱体由压缩箱体、压缩推铲、压缩油缸、箱体前门、前门锁紧装置、前门锁紧油缸、活动上盖以及检修孔组成;压缩箱体是整个设备的主要受力部件,其上下底板和侧板采用钢板焊接而成,并且有加强槽钢加固;箱体两侧各有两个铰耳座与举升架连接,完成压缩箱的升降。

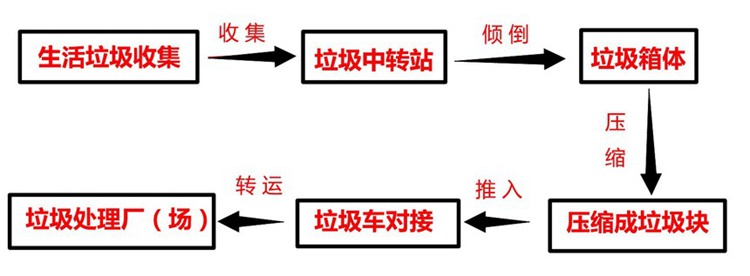

地埋式垃圾压缩设备工作原理

运输车将垃圾从投料口倒入在垃圾压缩仓内,遥控器进行压缩操作后,压缩油缸推动推板向前进行垃圾的压缩,垃圾压缩成块后,垃圾箱体在举升油缸的驱动使举升绞架向上动作,升岀地面与垃圾转运车对接,由压缩油缸推动推板,将垃圾推入汽车封闭箱中。完毕,再自动将垃圾箱回位到地面一下。由此往复完成垃圾全封闭储存、转运的环保过程。提高了转运效率,降低了转运成本。

地埋式垃圾压缩设备工作原理
地埋式垃圾压缩设备工作原理

地埋式垃圾压缩设备技术参数

项   目单   位参   数
箱体容积M36
日处理量40-60
液压系统额定压力兆帕21
工作压力兆帕16-18
外形尺寸长5.95x宽3.3x高1.56
箱体容积3.6×1.85×1.05
箱体底面钢板mm8
箱体侧面板厚度mm6
举升装置(举升架)mm14mm、10mm钢板拼装焊接
铰架举升装置支座mm25mm、20mm钢板拼装焊接
工作电压伏特380
配套电机功率千瓦15
额定压缩力45
压缩缸行程3.9
压缩密度吨/立方米0.7-0.9(垃圾种类不同)
压缩比1:2–1:4
装车高度≤1.6
投料口尺寸1.8×0.8(根据客户需求可调整)
控制形式遥控器操作
设备安全保障电液互锁、机械保护等多重保护装置。
地埋式垃圾压缩设备技术参数
