地埋式垃圾压缩机

地埋式垃圾压缩机产品概述

PULAN地埋式水平垃圾压缩机将垃圾压缩设备的卸(出)料、压缩、储存集合在一起,整体落于地下,利用地下空间将垃圾密闭在箱体内,地面上无垃圾外露现象,压缩垃圾产生的污水在地坑内经排污管道直接流入污水井内,然后再由污水泵排到城市污水管网。

地埋式垃圾压缩机工作流程

(一)、垃圾倾倒、压缩:

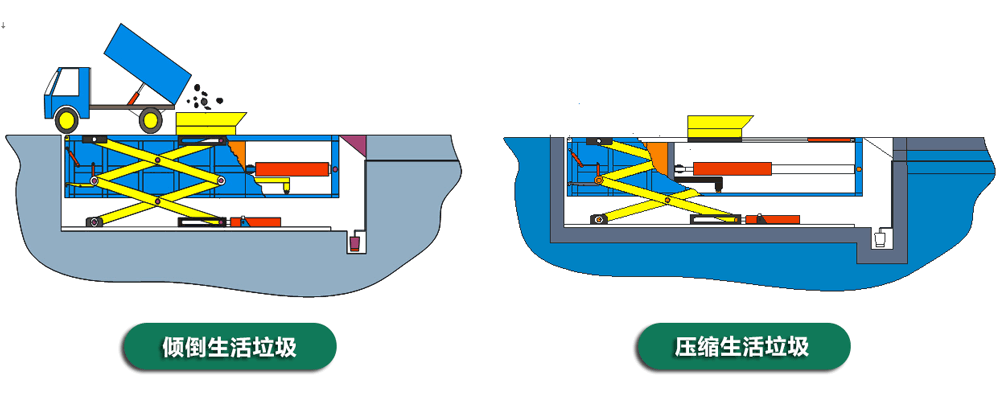

地埋式垃圾压缩机(垃圾倾倒以及压缩过程)
地埋式垃圾压缩机(垃圾倾倒以及压缩过程)

城镇或乡镇的居民生活垃圾收集后由环卫工人送往垃圾中转站,然后从投料口倒入压缩箱体内,操作人员使用遥控器将推铲装置推出垃圾生活垃圾进行压实,继续倾倒、压缩垃圾,一般经过2~3次压缩循环后即可压好一块垃圾。

(二)、垃圾箱与垃圾车转运箱对接、卸料:

举升铰架将垃圾压缩箱举升到与垃圾转运车箱体对应的高度,打开箱体前门,使垃圾转运车箱体与垃圾压缩箱紧密对接,通过推铲装置把压缩好的垃圾块推入转运车的箱内;垃圾转运车只需将垃圾块拉走即可,不用拉走压缩设备,地埋式垃圾压缩机关闭前门,继续落入地坑内进行下一次作业。

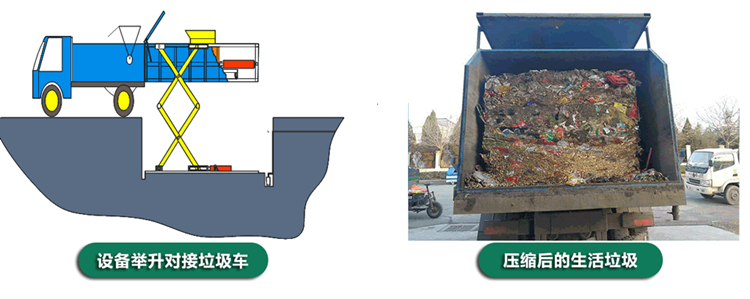

垃圾卸料
垃圾卸料

(三)、垃圾转运:

驾驶员操纵垃圾转运车箱体后门机构,关好垃圾转运车的后门;将垃圾运往填埋场或焚烧场。

地埋式垃圾站基础尺寸

PULAN地埋式水平垃圾压缩机常规的型号有6立方、8立方(也可根据客户要求定制)

6立方地埋式垃圾压缩机的基坑内净尺寸为(长×宽×高)6150mm×3400mm×1480mm;10立方地埋式垃圾压缩机的基坑尺寸为(长×宽×高)7000mm×3400mm×1800mm;基坑墙壁可选择红砖和混凝土两种结构形式,在基坑的旁边需要预留一个污水井的区域,关于基础建设上的一些细节问题,欢迎直接咨询生产厂家,由厂家为您提供技术指导。

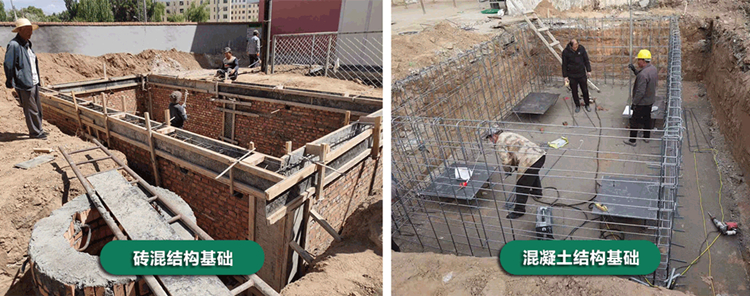

标准基坑图(部分预算不够,基坑不一样)
标准基坑图(部分预算不够,基坑不一样)

温馨提示:在选择使用地埋式垃圾压缩站的用户,建议您在做基础之前,提前与生产厂家进行对接,将垃圾站的基坑尺寸确定好以后,开始进行施工,避免后期垃圾压缩设备安装不进去,造成损失及延误工期!

地埋式垃圾压缩机现场案例

泸州某大学案例
泸州某大学案例
泸州某小区案例
泸州某小区案例
步步高商业中心案例
步步高商业中心案例

地埋式垃圾压缩机技术参数

项   目 单位 6立方 8立方 10立方
日处理量 t 40-60 50-70 60-80
液压系统压力 MPa 21 21 25
工作压力 MPa 16-18 16-18 16-18
外形尺寸(长×宽×高) mm 6000×3400×1450 6000×3400×1550 7000×3400×1900
箱体容积(长×宽×高) mm 3600×1850×1100 3700×1850×1150 4000×1850×1450
箱体底钢板 mm 8
箱体侧板厚度 mm 6
举升装置(举升架) mm 10mm、10mm拼焊
工作电压 V 380
配套电机功率 KW 15 15 15
额定压缩力 T 45 55 63
压缩缸行程 mm 3710 3900 4560
压缩密度 t/m3 0.7-0.9(垃圾种类不同)
压缩比
1:2–1:4
装车高度 mm ≤1600
投料口尺寸 mm 1800×800(根据客户需求可调整) 1700×900(根据客户需求可调整)
压缩油缸(共一支) mm Ф178x1730x3710(行程) Ф180x1730x3900(行程) Ф180x1990x4560(行程)
举升油缸(共二支) mm Ф165x2118x1134(行程) Ф140x2118x1134(行程) Ф160x2410x1349(行程)
箱门油缸(共两只) mm Ф65x685x435(行程) Ф50x685x435(行程) Ф50x930x555(行程)
控制形式
操作台按钮操作或遥控器操作

还有很多案例,欢迎咨询,18090199016(韩工)
