压头侧翻垂直式垃圾站
  • 压头侧翻垂直式垃圾站
压头侧翻垂直式垃圾站

压头后翻垂直式垃圾站和压头侧翻垂直式垃圾站原理都差不多,压头侧翻垂直式垃圾站只需要一个横向移动机构即可。

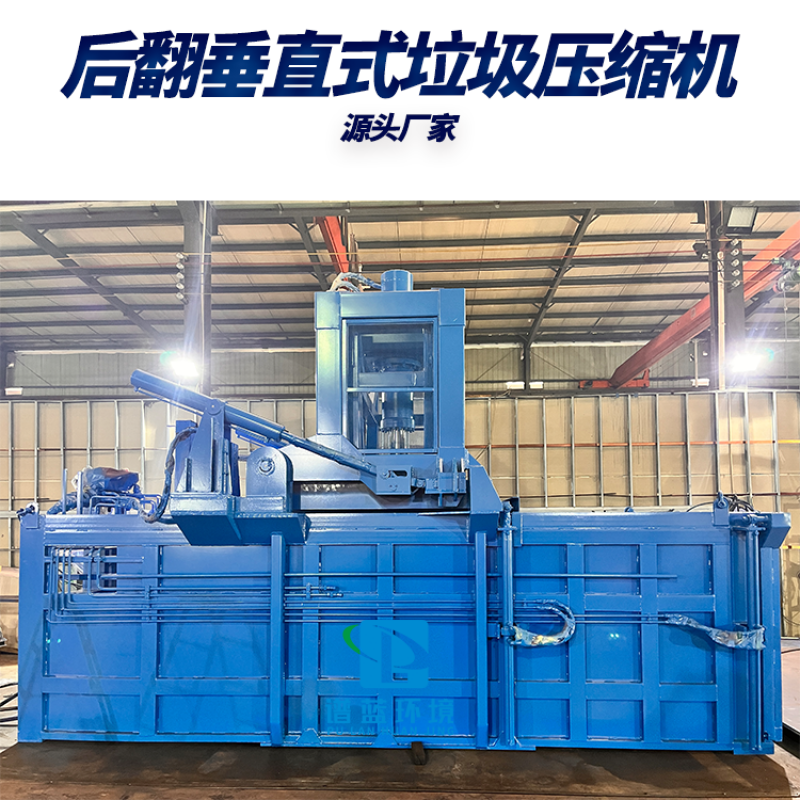

后翻

压头侧翻垂直式垃圾站占用空间就会更宽一些,实际应用案例较少,大部分都是后翻以及三缸四柱垂直式垃圾站。

压头侧翻垂直式垃圾站

产品总体描述:

  地埋举升垂直式垃圾压缩设备主要由压缩箱体、压缩机构、缸举部分、储存箱、控制柜、电液控制系统等组成,是一种新型机、电、液一体化的垃圾压缩中转设备。它具有以下几个显著特点:

  1.设备设有储存机构,压缩箱体和储存机构可同时进行倾倒工作,增设的储存箱也可储存大量垃圾,大大增加了垃圾倾倒速度。

  2.设备站房内空梁底高度低于5.4米,大大降低了站房造价,并且可满足目前大部分旧站改造项目。

  3.改变了三缸四柱式的压缩方式,主压缩油缸只负责压缩,举升油缸只负责箱体举升功能,不在是之前的三缸联动形式,使得设备各油缸动作清晰,操作简便。

  4. 设备总高度低于4.5米,维修方便。

  5.垃圾倾倒工程中,上方没有障碍物,满足了更多车型的倾倒工作。

  该产品广泛适用于城镇居民生活区、工业区、商业区、学校、机关、公园、风景区的生活垃圾及固体废弃物的收集、压缩减容和密封转运。



 使用效果方面介绍:

  该产品配有垃圾储备箱,垃圾储备箱与压缩设备分离,垃圾压缩和散装垃圾倾倒可同时进行,避免等待,转运量大,提高工作效率。

  该产品一次转运可达8/12吨,是普通垃圾压缩设备转运量的2/3倍,大大节约了运输成本,使用成本低。

  该设备操作全部采用自动化,可遥控全方位操作,安全系数高,工人劳动强度低。

  该设备整体高度低于5.4米,保养维修方便,故障率低,且压缩力可达120吨。

  污水收集排放系统。在压缩箱的底板及侧板下部开设污水排放孔,垃圾污水通过排放孔经过收集槽,,再进行集中排放,流入地坑的预埋管中,进入污水收集井,经自动排污系统,再排入市政排污管网系统。经过多年的实践证明,该污水收集排放系统是行之有效的。

  配有喷淋除尘/减臭系统,地坑清洗系统,防垃圾跌落地坑系统等,垃圾站的环境卫生达到《环境空气质量标准》(GB3095-1996)。

技术方面介绍:

  1.机械部分介绍:

  所有材料选用武钢和邯钢产国标板型材,全部采用CO2气体保护焊,箱体采用满焊,焊接牢固,垃圾箱材质选用45#钢,耐磨又抗腐蚀。整个机架坚固耐用;举升机构设计合理,节约油缸动力,油缸采用国内知名品牌,轻松满足举升效果。

  2.外观部分介绍:

  设备外观与周围环境相结合,油漆选用高品质汽车漆,喷涂均匀,色泽光亮,不存在不协调斑点、流漆、褶皱、针孔等现象;设备面板平整,不存在凹凸不平现象。所有焊缝均使用焊缝胶涂抹,结合美观。

  3.电气控制部分介绍:

  所有电器元件均采用国内知名品牌,正泰电器。继电器选用法国施耐德,传感器采用欧姆龙防水防腐蚀产品。电路与设备每个动作相结合,操作简单,各个动作互锁,安全可靠。

  4.液压系统部分介绍:

  液压系统及液压泵站均为我公司技术人员针对自身需求设计,所有液压件供应商均为经过长时间考察选用的厂家。选用佛山南曦液压缸,其采用世界美国派克进口密封件,在额定压力下可以保证不漏油,油缸不内泄,伸缩速度均匀。液压阀选用山西榆次油研公司产品,油泵选用四川长江油泵,电机选用国内知名品牌开封电机。

  公司自主设计的液压系统高度集成,传动效率高,噪音低,节能,故障率低,性能可靠,元件布置合理,维修十分方便。 各个动作均设有液压锁,如在设备运行过程中出现停电等情况,设备依然可以安全的恢复初始状态。

  5.使用性能介绍:

  本产品自动化程度高,各个动作之间设有互锁结构,传感器运行性能稳定,各动作衔接良好。在操作过程中只需一键就可以完成压缩,回缩,喷雾降尘,等动作。本产品设有箱体防坠落系统,液压锁等安全装置。采用手动自动两种操作模式,其中手动操作还设有远程遥控系统,如自动出现故障的情况下还可使用手动操作继续使用,从而大大减少了设备停滞运行的现象。

 产品特色:

  与同类厂家产品相比,我公司垂直压缩站有如下特色:

  1.整台设备是一个闭合式结构体,结构紧凑牢固。出厂前进行的各项操作实验技术参数合格后,投入现场安装使用后仍能保持各项参数合格。

  2. 垃圾压榨在内模模腔内压缩成型,压缩力大,成型效果好,并且不会使卸料推铲和中闸门受到太大压力而变形。

  3.由压缩室,储存室,推铲室构成的整体式垃圾箱顶盖平坦整洁,方便又美观。

  4.设有电气自控线路,杜绝了排污水泵易烧毁情况的发生。

  5. 配备喷雾降尘系统, 有效抑制倾到垃圾时产生的扬尘, 大大改善了工作环境, 并提高了垃圾的粘结力。

三缸四柱

参数表

序号设备主要项目8吨双缸举升垂直式12吨双缸举升垂直式
1垃圾块尺寸(长*宽*高)2000*1600*1400mm *22000*1600*1400mm *3
2压缩机外形尺寸(长*宽*高)6300*3600*3800mm7900*3600*3800mm
3压缩机构箱体侧面、顶板为Q235钢板,底板采用16Mn钢,卸料支撑材质为矩形方管,保证机动车碾压不变形箱体侧面、顶板为Q235钢板,底板采用16Mn钢,卸料支撑材质为矩形方管,保证机动车碾压不变形
1垃圾块重量4T*24T*3
2压缩力≥120T≥120T
3垃圾压实密度≥0.9-1.2t/m³≥0.9-1.2t/m³
4工作电压380V380V
5电机功率22KW22KW
6单次处理垃圾能力8T8T
7垃圾日处理量120T120T
8配套车辆8吨密封式垃圾运输车12吨密封式垃圾运输车
9适用垃圾收集方式人力三轮车,手推车,电动三轮车,侧装式垃圾车,勾臂式垃圾车,人力三轮车,手推车,电动三轮车,侧装式垃圾车,勾臂式垃圾车,
10主压缩油缸缸径250mm250mm
11副压缩油缸缸径无副压缩无副压缩
12压缩油缸总行程1200mm1200mm
13提升机构双缸举升160mm缸径双缸举升180mm缸径
14设备组成双缸举升机构,垂压机构,水平推出机构,液压系统,电气系统,排污系统双缸举升机构,垂压机构,水平推出机构,液压系统,电气系统,排污系统
15污水处理系统设置排污坡道,引流至污水坑或市政排污管网设置排污坡道,引流至污水坑或市政排污管网
16安全装置自动保险勾自动保险勾
17机械附件尼龙摩擦块,滚轮导向机构,垃圾阻尼带,卸料口盖尼龙摩擦块,滚轮导向机构,垃圾阻尼带,卸料口盖
18电器元件采用国内知名品牌,正泰电器元件,性能稳定先进,操作简便,自动化程度高。采用国内知名品牌,正泰电器元件,性能稳定先进,操作简便,自动化程度高。
19操作系统手动、自动、汉显触摸可选2项手动、自动、汉显触摸可选2项
20液压系统选用优质稳定液压缸,密封机构选用进口元器件,采用高低压双联叶片油泵,油缸动作敏感,效率高,无备压选用优质稳定液压缸,密封机构选用进口元器件,采用高低压双联叶片油泵,油缸动作敏感,效率高,无备压
21结构形成压头平移压缩机构,双缸举升机构,前门机构,排污机构,保险机构,液压机构,电器机构压头平移压缩机构,双缸举升机构,前门机构,排污机构,保险机构,液压机构,电器机构
