四柱垂直压缩垃圾中转站

生活垃圾在储存、压缩、转运步骤中,会产生臭气、粉尘、嗓声、污水等环境问题,那么我们为什么不采用一个封闭式的垃圾压缩站来处理生活垃圾呢?

垂直式垃圾压缩站选用垂直式垃圾压缩站进行生活垃圾的压缩作业,自卸密封式垃圾车进行转运的模式,建设为一座生活垃圾转运站,此转运站在满足转运能力的基础上,可有效减小生活垃圾转运成本及转运站的土建建设成本。日处理能力达到100吨/日,建站采用单套主机设计,业主也可根据具体垃圾量分布需求确定配套机组数量。

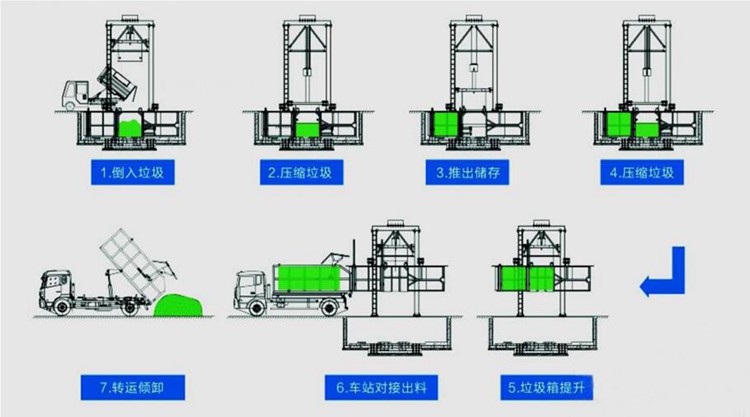

操作使用流程图

操作使用流程图
操作使用流程图

垂直式垃圾压缩站技术说明

1、压缩装置:

由钢框架、导向装置、压台及液压油缸组成,通过压缩油缸的上下运行而对垃圾进行压缩、提升收集箱总成等工作,它的压缩力为120吨;该装置还具有超工作范围报警功能,可大程度上对设备进行保护;挂箱装置安装在压台内,它是由挂箱油缸、转盘、连杆滑销等组成安装在压台上;通过油缸带动滑销进退来控制压台挂上或脱开箱体。

压头与压缩油缸采用球铰连接,其支撑臂上装有导向滑块组,以四立柱为导轨上下移动;每个导向滑块均可单独调整定位,上下导向滑块跨距,消除压头压缩垃圾时可能产生的偏转;挂箱机构安装在压头内,其锁销可与垃圾箱上的挂耳连接,利用压头的升降实现垃圾箱的升降。

●接力压缩技术:

采用平行安装的三支接力油缸,大大降低了设备高度,满足垃圾站多功能(建公厕)等要求,同时可实现高、低压力和低速、高速的自动切换;液压传动采用顺序控制技术,三支油缸采用同一油口控制,可靠、美观。

2、箱体总成:

由前、中闸门及推板分隔成储存仓、压缩仓、液压仓三个部分,推出装置位于液压仓内;收集箱作用是进行垃圾块的收集、受压、储存、推出,收集箱同时作为压缩仓,两壁设置有多个泄水孔;

垃圾收集装置工作时安装在地下,节省占用空间,可为用户减少土建投资;当一块垃圾块压缩完成后中闸门打开,推出装置推动垃圾块由收集箱移动至贮存仓,完后关闭中闸门,进行下一块垃圾块的压缩;当压缩装置连续压好二块垃圾块需要装车时,可以实现整体提升,可满足与不同高度垃圾运输车的对接。箱体两侧装有导向滑块组,以四立信为导轨上下移动。每个导向滑块均可单独调整定位,上下导向滑块有跨距,消除垃圾箱在卸料装车时可能产生的偏转;提门油缸控制前门、中门的开启和关闭;推铲在推铲油缸的作用下沿垃圾箱侧面的导轨移动完成垃圾的移位和卸料。

●浮动滑块导向技术:

压头、垃圾箱与立柱之门的导向采用可调滑块方式,受力面积大,立柱不变形,便于调节,并设自润滑装置,维护性好。

3、液压系统和电气控制系统:

操作系统采用继电器控制模式,操作简便易学,并且方便了检查和维修的进行;本压缩机还设计了超工作范围报警,起到保护设备、安全运行的作用。液压系统采用快速供油运动回路,分别在空载时大流量低压力和压缩时小流量高压力进行工作,实现了空载时快进、快退,压缩时慢进,既提高了生产率,又降低了功率消耗,确保设备运行更加平稳。

高压油泵采用噪声低、效率高,液压部件动作准确,使用寿命长,无内泄漏;液压泵站各控制液压阀接受来自电气控制系统的指令准确完成压缩机的压缩、整体提升、安全锁定、垃圾块推出等动作,确保设备稳定、安全运行;安装此设备的垃圾中转站经质量监督部门测试,设备运行噪声满足相关要求。

4、自动保险装置:

压缩装置顶部装有液压保险钩,由保险钩油缸、连杆、保险钩等组成安装在顶梁上,当垃圾收集箱总成整体提升到高度(装车、维修、保养、清理)时,通过保险钩油缸带动保险钩钩住压台上的横梁,起到安全保险作用,使用操作设备可靠。

配套垃圾转运车辆图

配套垃圾转运车辆图
配套垃圾转运车辆图

部分客户案例

垂直压缩垃圾中转站部分客户案例
垂直压缩垃圾中转站部分客户案例
