分体式垃圾中转站结构组成

分体式垃圾中转站结构组成

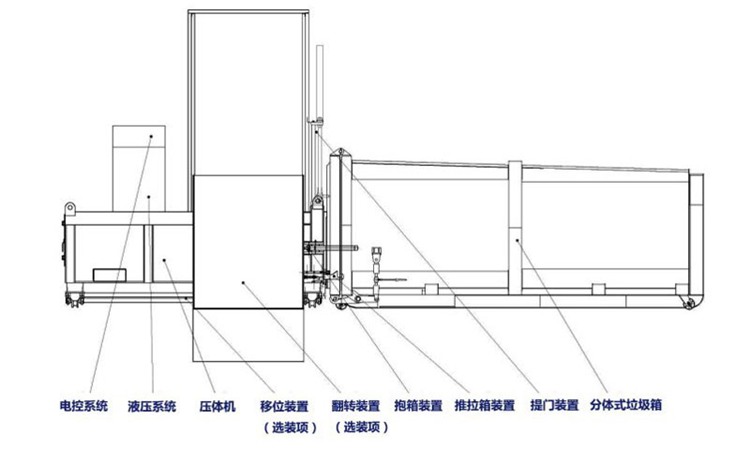

分体结构

分体式垃圾中转站主要由翻料斗、压缩机头、动力控制单元、移箱机构、箱体、锁紧机构、尾门组成。

1、翻料斗:垃圾的装填容器 3-4m³,可将翻料斗内的垃圾倾倒入压缩腔的机构。上料方式可设计为前翻斗翻转上料、侧翻斗翻转上料、后翻斗翻转上料、平台上料等几种形式;

2、压缩机头:由动力单元(PLC 自动控制)、“W”型压缩头和装填腔组成,将料斗送入的松散垃圾压入垃圾箱内;

3、动力控制单元:动力及控制系统,驱动压缩头将垃圾压入箱体;

4、移箱机构:主要是用移箱平车将集装箱移动以达到压缩机与集装箱准确对接,其主要工作原理是通过一条液压油缸与移箱机构平车联接进行推进和拉回动作;利用移箱机构平车下面的8组行车轮组按照额定的速度沿下面预埋安装的轻轨上平稳运行达到移位效果;其液压油缸及配套的液压元件电器元件采用正规厂家,提高移位装置的运行可靠性。

5、箱体:由箱体、滚轮、移箱平台及移动道轨等组成,空载的分体式垃圾集装箱随垃圾转运车送至转运站内,与垃圾压缩机进行对接;通过推拉箱机构将箱体拉至垃圾压缩机位置,抱箱装置将箱体抱紧,提升门机构提起闸门后,即可开始压缩垃圾;当压满一箱后,垃圾压缩机停止工作,落下闸门,松开抱钩,推拉箱装置将箱体推离垃圾压缩机。

6、锁紧机构:采用液压连杆机构锁紧固定后门;

7、尾门:垃圾箱体后盖,密封箱体内垃圾或打开后倾卸垃圾。

可选项:称重系统,监控系统,灭火系统,故障预警系统等
