分体式水平压缩垃圾箱

分体式垃圾压缩机是一种采用水平直压技术、垃圾压缩与储存分体设计、上料方式有前翻斗分体式、侧翻斗分体式、后翻斗分体式、平台上料等几种机构;可一个压缩装置配两个垃圾集装箱,因此该设备也称为一机两箱垃圾压缩机(也可一机配多个垃圾集装箱);可配套转运车辆为车厢可卸式垃圾车(勾臂式垃圾车);分体式垃圾压缩机产品结构种类多、适用范围广泛,具有压缩力大、处理效率高、机构运行可靠、可自动循环操作和智能监控、使用寿命长等特点,其小型产品可用于城市环卫系统作为垃圾收集站适用,大型产品用于中、大型垃圾中转站适用。

分体式水平压缩垃圾箱

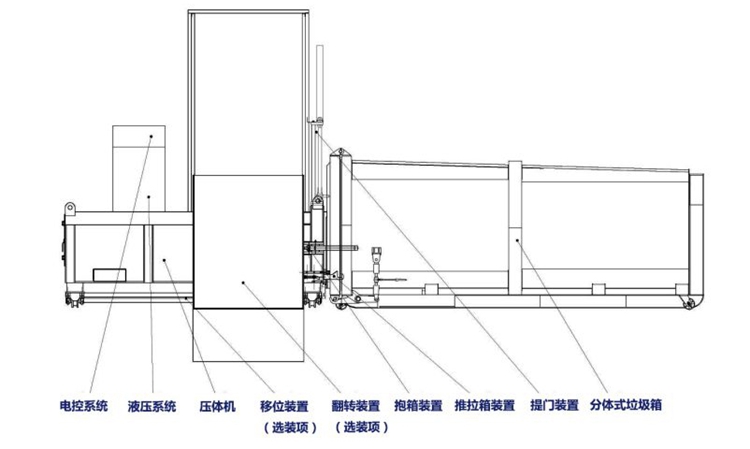

 一机两箱垃圾中转站产品结构

分体式水平压缩垃圾箱

设备主要由翻料斗、压缩机头、动力控制单元、箱体、锁紧机构、尾门组成,可设一机一箱或一机多箱,垃圾压缩机和箱体可分离;根据不同的上料方式,产品分为压缩机侧部上料和压缩机后部顶端上料等多种结构,单机日处理量可达50~300吨,适合大型垃圾中转站。

1、翻料斗:垃圾的装填容器 3-4立方,可将翻料斗内的垃圾倾倒入压缩腔的机构;

2、压缩机头:由动力单元(PLC 自动控制)、“W”型压缩头和装填 腔组成,将料斗送入的松散垃圾压入垃圾箱内;

3、动力控制单元:动力及控制系统,驱动压缩头将垃圾压入箱体;

4、箱体:垃圾容器,集装压缩垃圾;

5、锁紧机构:采用液压连杆机构锁紧固定后门;

6、尾门:垃圾箱体后盖,密封箱体内垃圾或打开后倾卸垃圾。

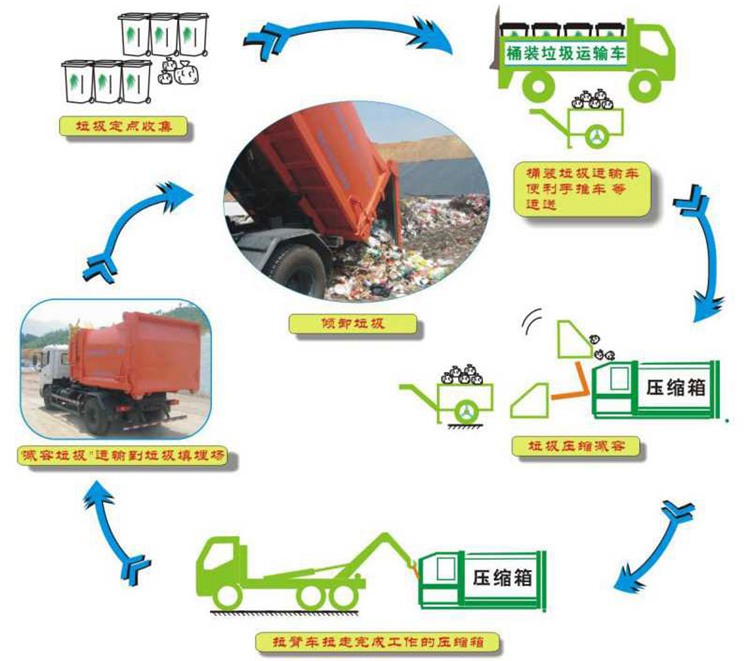

   一机两箱垃圾中转站工作流程

一机两箱垃圾中转站工作流程
一机两箱垃圾中转站工作流程

1、垃圾收集车辆进入一机两箱垃圾中转站,向压缩机上料斗中倾倒垃圾,倒完后垃圾收集车辆继续去收集垃圾。

2、接着压缩机启动料斗举升,向压缩腔中倾倒垃圾,压缩机将垃圾压入垃圾箱体。

3、以上流程周而复始,直至垃圾箱压满。

4、大型垃圾转运车将垃圾箱运送至垃圾填埋场,倾倒后返回一机两箱垃圾中转站,将空箱与压缩主机对接,开始下一个工作流程。

   一机两箱垃圾中转站技术参数

产品名称

参数名称

参数

单位

备注

垃圾压缩机

处理形式

压装式


移箱平台驱动配置8套车轮,驱动轮四套,被动轮四套,车轮直径为Ф270mm电机为软启动电机,带有驱动、制动功能,停电时自动刹车,启动时运行平稳可靠;移箱平台总承载重量不小于40吨。

压缩方式

水平压缩


每时垃圾处理量

30

t/h

每循环垃圾处理量

3.8

m 3

泵站电机功率

18.5

kW

系统 额定 工作压力

18

MPa

额定 压缩力

650

kN

单次压装循环时间(空载)

42±2

s

推头尺寸(宽×高)

1890×800

mm

推头行程

≥2800

mm

压缩油缸缸径

≥200

mm

投料口尺寸(长×宽)

3150×3020

mm

外形尺寸(长×宽×高)

6200×3500×5150

mm

电源

3相 5线 380v/50Hz 18.5kw

垃圾集装箱

容积

22

m 3

净载

16

t

外形尺寸(长×宽×高)

6100×2500×2400

mm

移箱数量

2

速度

4

m/min

功率

3.2

kW
